一、液壓軟管結構組成

液壓軟管主要由內膠層、中膠層(有時存在)、鋼絲層(或其他增強材料)以及外膠層構成。內膠層負責讓輸送的介質能夠承受一定的壓力，同時保護鋼絲不受侵蝕;外膠層則是為了保護鋼絲不受其他類型的損傷;鋼絲層作為骨架材料起到增強作用，使軟管能夠承受較高的工作壓力。

液壓軟管廣泛應用于礦井液壓支架、油田開采、工程建筑、起重運輸、冶金鍛壓、礦山設備、船舶、注塑機械農業機械、各種機床以及各工業部門機械化、自動化液壓系統中。

二、液壓軟管標準和分類

壓力需求是選型的首要考量。齒輪泵通常適用于200bar以下的低壓場景，而柱賽泵則能輕松應對400bar以上的高壓工況。葉片泵介于兩者之間，壓力范圍在6.3-16MPa之間。如果系統需要頻繁承受沖擊載荷，建議選擇額定壓力比實際需求高出 20%-30%的泵型，為系統留出安全余量。
壓力選小了會怎樣?輕則效率低下，重則泵體損壞。但壓力選大了也不劃算，不僅購置成本高，日常能耗也會增加。就像買鞋子，太大太小都不舒服，剛剛好才是真的好。

三、液壓軟管規格型號?的含義

3.1 型號表示方法
液壓軟管型號通常由一系列數字和字母組成，如“602 8-2-w.p.48mpa”。其中，“602”表示軟管代號，“8-2”可能是產品型號供貨號或接頭類型，“48mpa”表示工作壓力為48兆帕，“w.p”是工作壓力(WORK press)的縮寫另一種表示方法如“100R2AT-1/2"_W.P.3500PSI”，其中“100R2AT”是產品型號供貨號，“1/2"”表示膠管內徑尺寸，“W.P.3500PSI”表示工作壓力為 24Bar。
3.2 尺寸規格:
常用尺寸規格有液壓軟管DN6/8/10/12.5/16/19/25/31.5/38/51/63/76等，這些尺寸表示軟管的內徑大小。
3.3 增強層類型:
液壓軟管根據增強材料的不同，可以分為鋼絲編織液壓軟管和鋼絲纏繞液壓軟管。鋼絲編織液壓軟管通常用“SN”表示，如“1SN”表示一層鋼絲編織，“2SN”表示二層鋼絲編織。鋼絲纏繞液壓軟管則用“SP”或“SH”表示，如“4SP表示四層鋼絲纏繞(中壓)，“4SH”表示四層鋼絲纏繞(高壓)。
3.4 接頭類型
液壓軟管接頭常見的有螺紋式和法蘭式。螺紋式接頭又分為輕型(如DKOL)和重型(如 DKOS)，法蘭式接頭也分為輕型(如SFL)和重型(如SFS)。接頭的密封形式有平面、卡套式、內凹、外凸、外絲、法蘭等多種。

?四、選擇液壓軟管時的注意事項?

在選擇液壓軟管時，需要了解其使用環境和相關參數的要求，如工作壓力、工作溫度、介質類型等。同時，還需要考慮軟管的長度、接頭類型以及連接方式等因素，以確保軟管能夠滿足實際使用的需求。

五、液壓軟管總成

5.1 結構組成
液壓軟管總成，是將經鋼絲編織或纏繞增強的膠管的兩頭和金屬連接接頭經過扣壓裝配而成的總成結構。
根軟管總成通常由軟管、接頭(2個)和卡箍或套筒(需要時)三部分組成。接頭和套筒通常在與軟管接觸的部分設計有倒刺等結構，以實現接頭與軟管形成很好的摩擦力，保證接頭在使用過程中能否承受足夠的未端力。
螺紋式接頭的軟管接頭的連接形式分為螺紋式和法蘭式，"常見密封型式有24°錐面0型圈彈性密封、74°錐面金屬硬密封、平面。型圈彈性密封
液壓軟管總成按接頭型式分為擴口式、卡套式、焊接式法蘭式、24°錐密封式。
5.2 長度表示方法

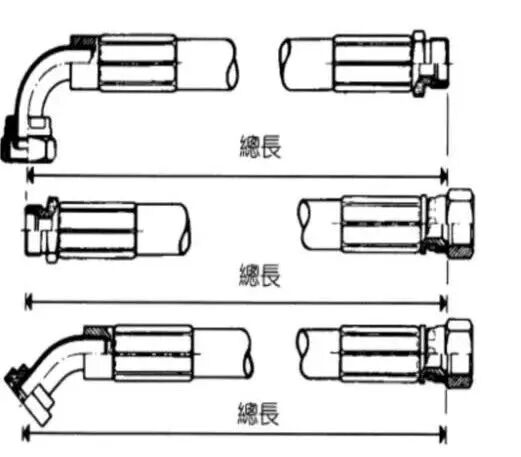

軟管總成長度:軟管總成長度是從一個軟管接頭端面到另一個軟管接頭端面的水平距離。這個長度允許±1%的制造誤差。如果長度過長，會影響外觀并增加成本;如果長度過短，軟管在受壓伸展或壓縮時沒有足夠的伸縮余地，可能會導致軟管被破壞。
軟管總成的裝配夾角:對于兩端都是彎接頭的軟管總成裝配角度是指將軟管總成放在同一直線上，以遠端一個彎接頭的垂直方向?yàn)榛鶞?zhǔn)，按順時針方向測量另一個接頭與遠端接頭之間的夾角。裝配角度允許誤差為+3°

5.3 標識方法
軟管總成型號表示方法通常采用數字和字母組成的代碼來表示，包括以下幾個參數:
內徑:軟管內層的直徑，單位一般為mm。內徑越大，膠管承受的壓力越大。
線徑:增強層所使用的鋼絲或纖維的直徑，單位mm。線徑越大，軟管的承壓能力也就越強。
長度:軟管的整個長度，單位mm。
壓力:軟管能承受的最大壓力，通常采用 bar表示。壓力越大，軟管的承壓能力也就越強
軟管總成標注時一般包含下面前信息:軟管類型，包含軟管結構和內徑等基本信息;左端接頭類型，包含接頭結構形式和螺紋規格;右端接頭類型，包含接頭結構形式和螺紋規格;長度，是軟管的直線長度定義，單位mm;補充信息，例如裝配角度、護套等;其它信息，如耐高溫、耐腐蝕等特殊性能，用字母或數字表示。

七、液壓軟管總成的試驗

7.1 術語和定義
最高工作壓力:指液壓軟管總成在規定的使用條件下，能夠保證系統正常運轉使用的最高壓力。
長度變化:指液壓軟管總成在最高工作壓力下的軸向長度變化量。耐壓壓力:指液壓軟管總成在2倍的最高工作壓力下的承載能力。
最小爆破壓力:指液壓軟管總成應能承受的最低破壞壓力其值為4倍的最高工作壓力。
脈沖:指在液壓軟管總成規定的使用條件下，工作壓力的瞬時改變或周期變化。
7.2 試驗項目及方法與步驟

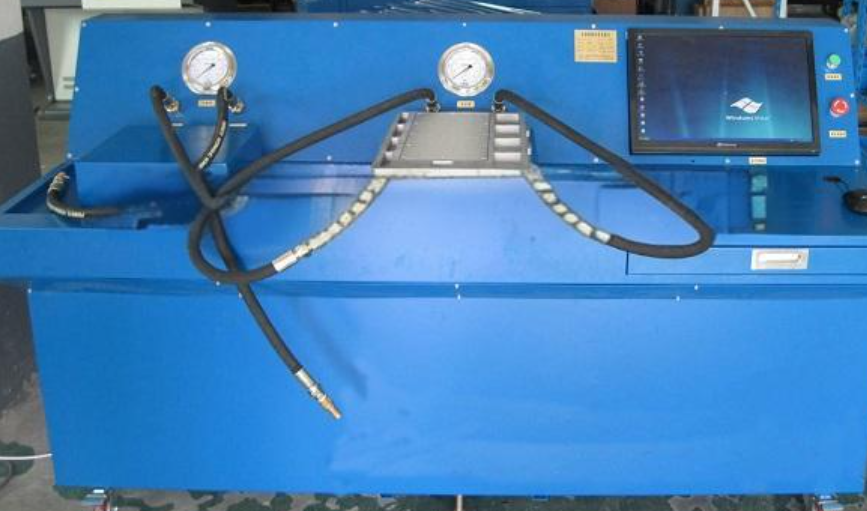

耐壓試驗
方法:軟管總成需進行靜壓試驗，通常以1.5倍至2倍的最高工作壓力進行測試，并保持至少60秒的壓力。評判標準:試驗后，軟管總成未展現出泄漏或任何其他功能失效的跡象，則可判定為試驗通過，

長度變化試驗
1.準備階段
取一根未使用過的軟管總成，確保軟管接頭之間的自有尺寸不小于600mm(某些資料中提及不小于300mm，但為確保測試準確性，600mm是更常見的標準)
2.初次加壓與標記
將軟管總成連接到壓力源，確保其處于不受限制的狀態。如果軟管因自然彎曲而不直，可以橫向固定使其保持直的狀態
加壓到工作壓力，并保持壓力30秒，然后釋放壓力。
在軟管總成卸壓并重新穩定30秒后，在兩端軟管接頭中間位置取一點，向兩邊各距125mm處做精確的參考標記，記錄此距離為 L0。

3.再次加壓與測量
對軟管總成重新加壓至規定的最高工作壓力(或設計工作壓力)，并保持壓力30秒。
在保壓狀態下，測量軟管上之前所做參考標記之間的距離記錄此距離為L1。
4.計算長度變化
使用公式AL=(L1-LO)/L0*100%來計算長度變化百分比。
其中，AL表示長度變化百分比，LO表示初次加壓、泄壓并重新穩定后參考標記間的距離，L1表示在壓力狀態下參考標記間的距離
5.評估結果
根據所得的長度變化百分比，評估軟管總成在最高工作壓力下的長度變化是否符合規定標準(通常長度變化不應超過-4%~+2%)
評判標準:根據軟管在壓力作用下的長度變化量來評估其性能。

爆破試驗
方法:對新扣壓30天內的液壓軟管總成，勻速加壓到4倍的最大工作壓力，以確定軟管總成的最小爆破壓力。
評判標準:在測試壓力低于最小爆破壓力時，軟管不應出現泄漏、鼓包、接頭彈出或軟管爆裂等現象。
低溫彎曲試驗
將待測軟管總成放到低溫箱內，保持低溫箱的溫度方法:恒定在該軟管規定的最低使用溫度下(通常為-40+3°C)，保持24小時。然后在芯軸上做一次彎曲試驗，芯軸直徑是軟管最小彎曲半徑的兩倍。彎曲后將試件恢復至室溫，目測軟管上沒有裂紋后，接著做耐壓試驗。
步驟
預處理:使軟管總成處在產品規定的最低使用溫度下(通常為-40°C)，保持直線狀態，持續24小時，
彎曲試驗:在最低使用溫度下，用8秒至12秒的時間在芯軸上彎曲試驗一次。芯軸的直徑應為規定的最小彎曲半徑的兩倍。當軟管總成的公稱內徑在22mm(含22mm)以以下時，應在芯軸上彎曲180°;當軟管總成的公稱內徑大于22mm時，應在芯軸上彎曲90°
恢復與檢查:彎曲后，讓試樣恢復到室溫，然后目測檢查外覆層有無裂紋。此外，還需進行耐壓試驗，以確保軟管在低溫彎曲后未出現滲漏或其他失效現象。
評判標準:整個測試過程中，被測軟管以及相關附件不應出現破裂;當進行恢復室溫后的耐壓試驗時，被測軟管不能出現泄漏或破裂，
注音事項：
- 低溫彎曲試驗是一種破壞性試驗，試驗后的軟管總成應報廢。
- 在進行試驗時，應確保試驗環境的溫度穩定，并滿足相關標準要求。
綜上所述，液壓軟管低溫彎曲試驗的方法和步驟需要嚴格按照規定進行，以確保試驗結果的準確性和可靠性。

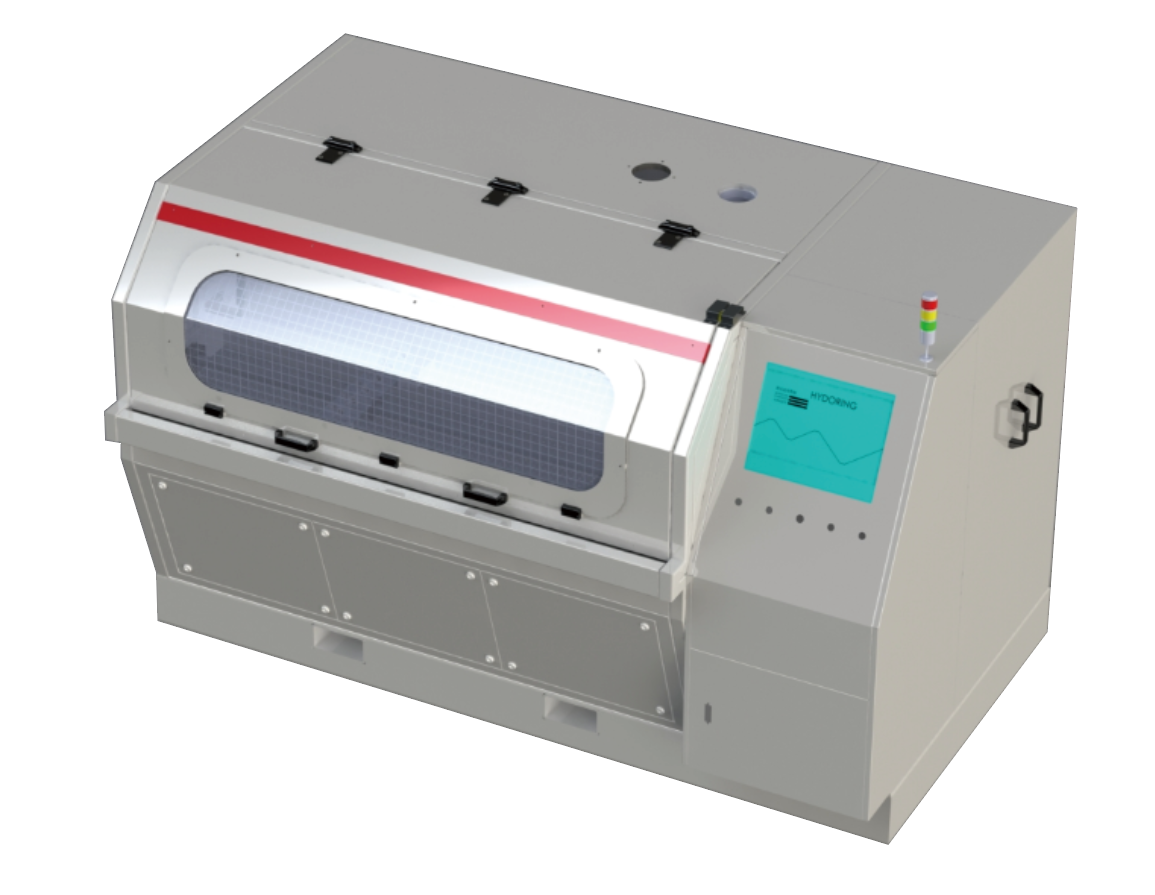

脈沖試驗

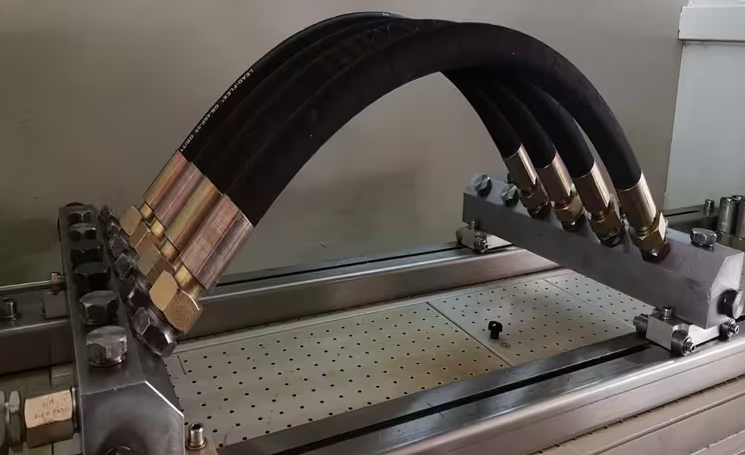

方法:將軟管總成彎成一定角度(如90°或180°)，安裝到實驗裝置上。給軟管總成通入相應的試驗介質，并施加脈沖壓力。測試壓力為軟管總成最大工作壓力的一定比例(如100%/125%/133%)，測試頻率在一定范圍內選擇。在完成相應標準規定的脈沖次數后進行評估。

試驗準備:
使用 30天之內組裝軟管接頭的軟管總成進行試驗，確保軟管未經使用且未老化。
計算在試驗下的軟管的自由(暴露)長度。根據軟管內徑選擇合適的公式進行計算，確保實際軟管自由長度與計算值的偏差在允許范圍內。
試驗裝置連接
將軟管總成試件連接到試驗裝置上，按照規定的安裝方式進行連接和固定，確保試驗過程中軟管能夠保持穩定，
試驗條件設置
選擇的試驗油液應符合黏度等級ISO VG 46(在 40°C時46cSt+4.6cSt)的要求，使其在軟管總成內以足夠的速度循環，以維持相同的溫度、
對軟管總成內部施加一脈沖壓力，其頻率在0.5 Hz~1.3 Hz(30周期/分至78周期/分之間)，記錄試驗的頻率
壓力循環應在規定的陰影區域內，并盡可能接近圖示曲線。壓力上升的實際速率應在100 MPa/s~350 MPa/s之間。
試驗執行
對軟管總成進行脈沖試驗，其壓力為軟管總成最高工作壓力的 100%、125%(或133%)，試驗油溫度保持在規定范圍內(如100°C±3°C或93°C±3°C，具體根據試驗標準確定)
試驗可以間歇進行，按照產品標準規定確定脈沖試驗的持續總脈沖次數。
試驗結果評估
在完成所規定的總脈沖次數后，檢查軟管總成是否出現失效現象，如泄漏、破裂等。若軟管總成未呈現失效現象則認為通過了脈沖試驗。
鹽霧測試
方法:將一定濃度的鹽水霧化，然后噴在一個密閉的恒溫箱內。將軟管接頭放置在恒溫箱內一段時間，觀察接頭的抗腐蝕性能。
評判標準:將接頭上出現氧化物所花的時間與設計時的期望值進行比較，以確定該產品是否合格。
以上試驗方法共同構成了液壓軟管總成質量檢測的完整體系，確保了軟管總成在液壓系統中的可靠性和安全性。

八、液壓軟管常見故障及原因

總結?

液壓軟管故障多由壓力超限、溫度異常、機械損傷、材料老化、安裝不當或流體污染引發。定期檢查、規范安裝匹配工況條件及選用合格產品是預防故障的關鍵。
